Les nouveaux châssis des 030TB et 140G sont quasi disponibles, il manque encore les circuits imprimés pour les 140G et les 030TB sont en phase d’emballage (essieux usinés et roues montées aujourd’hui). Les kits complets de 030TB sont victimes d’une usure de moule, les dômes et sablières ont dut être refaits mais DJH tarde à me les envoyer…

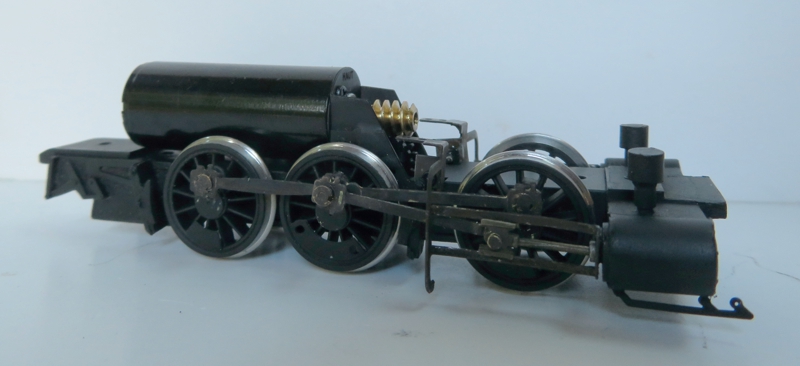

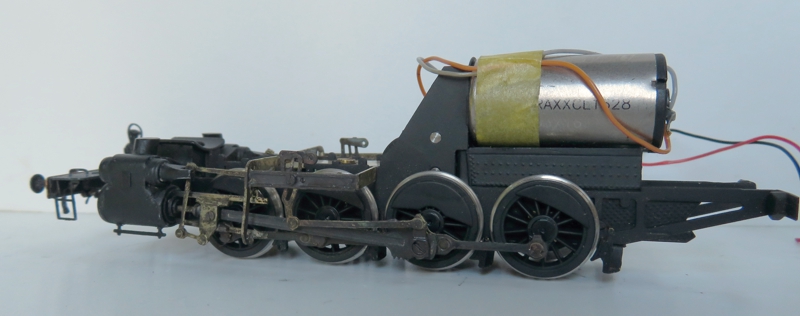

Le nouveau châssis de la 030TB bénéficie donc en plus de ses nouvelles roues d’un embiellage monté avec paliers de tourillons à visser en lieu et place des vis à tête fendue du kit d’origine. Les prises de courant ne sont pas encore installées sur la photo ci-dessous (lamelles en chrysocale fixées sur les supports de distribution). Notez la position au plus bas du moteur qui libère un maximum de place pour une digitalisation.

Le nouveau châssis de la 140G Pershing bénéficie d’une remise en conformité des entraxes d’essieux permettant d’utiliser des roues au diamètre conforme, le kit initial était curieusement doté de roues trop grandes (17mm pour 1422mm réél) conduisant à l’augmentation des entraxes et de l’empattement. Notez que les nouveaux longerons voient à présent une évocation par gravure du foyer très visible en réalité comme en miniature.

Le moteur 1630 a exactement le même encombrement que le Mashima d’origine avec une puissance 4x plus élevée. Une roue est bandagée pour profiter de cette augmentation de puissance et ainsi tracter de longs convois. L’embiellage bénéficie des paliers de tourillons à visser comme les autres kits.

Le kit complet de la Pershing permet de réaliser de très nombreuses variantes avec différents types de portes de boites à fumées (USA d’origine, à volant central, à penture Nord), différentes pompes à air, injecteurs… Par défaut le kit est livré avec des tampons type TP en fonderie maillechort, des tampons OCEM, Nord ou Est, peuvent être fournis à la place sur demande.

Toujours pour le kit complet, les bogies du tender sont repensés avec un nouveau châssis « rigide », des paliers décolletés et des flancs resserrés.

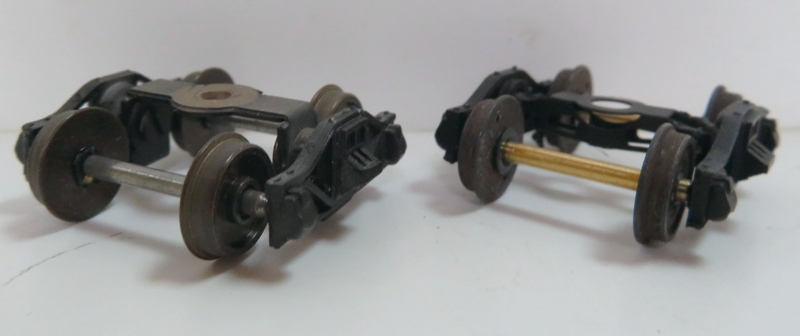

A gauche le bogie DJH, à droite, la nouvelle mouture:

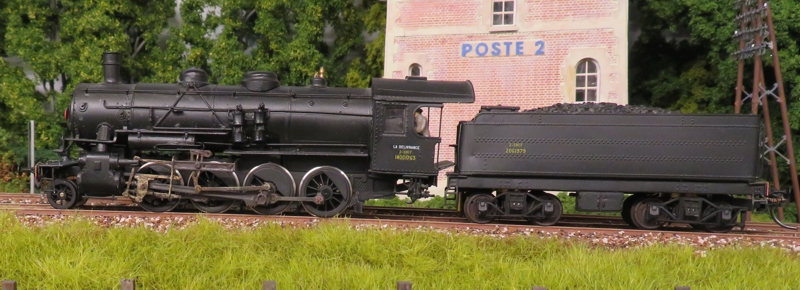

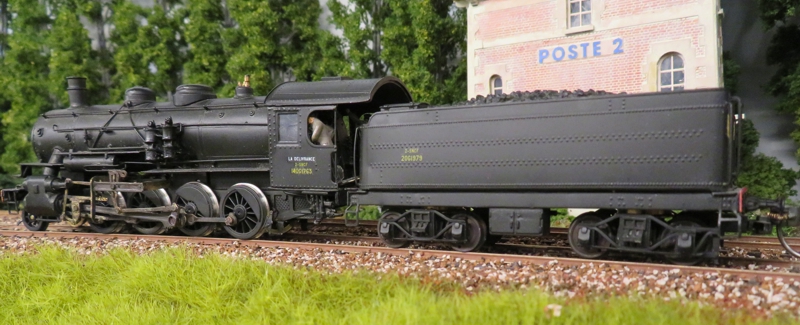

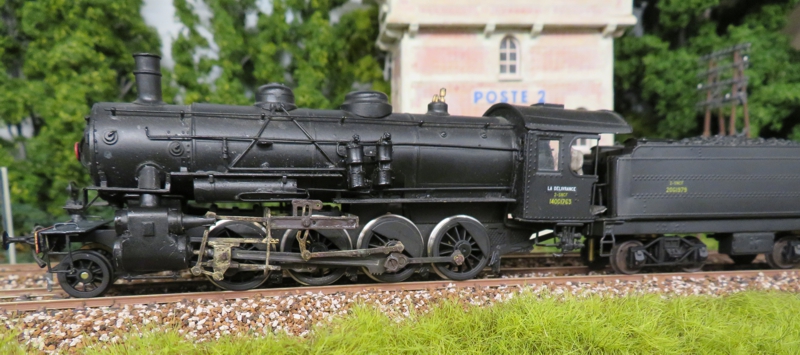

Ma « vieille » Pershing montée il y a plus de 20 ans s’est vue équipée de ce nouveau châssis sans aucune modification sur la locomotive. Le tender à reçu les nouveau bogies, le châssis de ces derniers est fourni avec le transkit de châssis E174C mais pas les essieux ni les paliers, ni les pivots de bogies, le montage de ces derniers peux s’avérer délicat sur un tender déjà monté.

Après quelques jours de repos, une grosse livraison de fonderies est arrivée avec pas moins de 26 nouveaux moules, une partie sont des pièces issues des kits Model Loco en particuliers des réchauffeurs ACFI de différents modèles et d’autres pièces diverses dont le très bel injecteur Friedmann des 231C et 150P. Les autres pièces sont destinées à la 242A1, qui va entrer dans sa phase finale de conception.

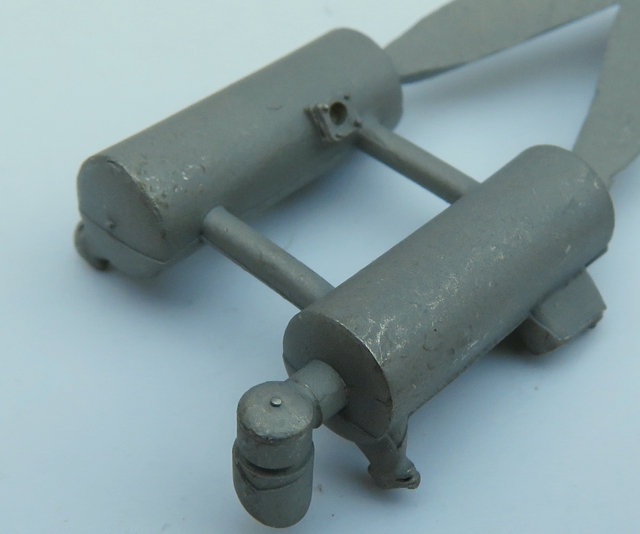

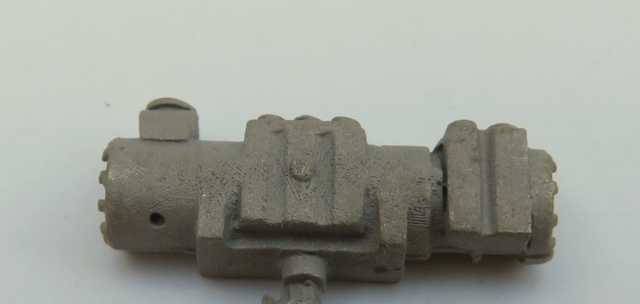

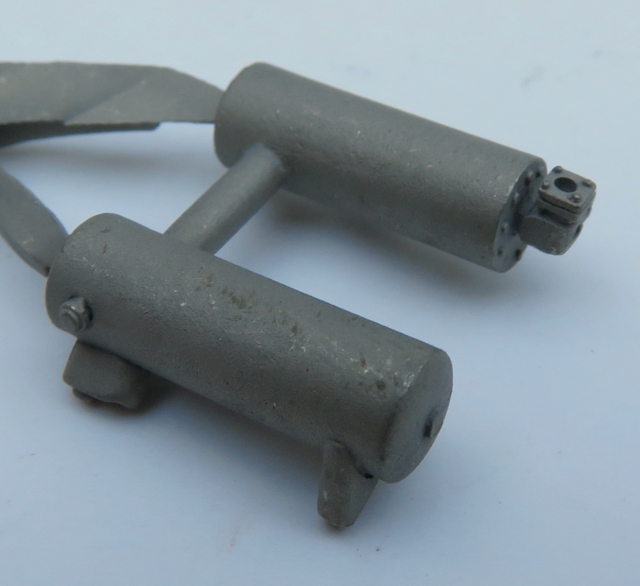

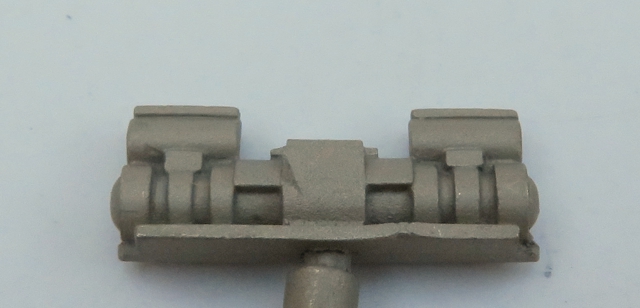

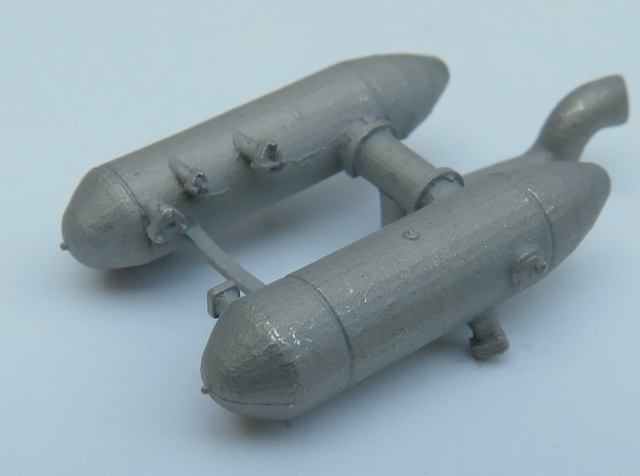

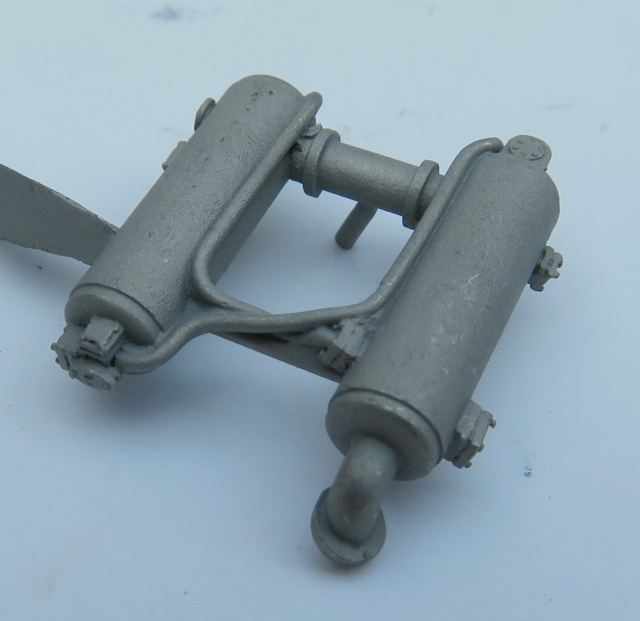

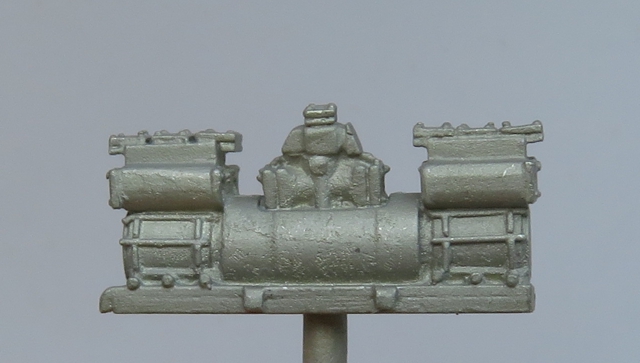

3 modèles de réchauffeurs ACFI et de ballonets de mélange, de quoi équiper de nombreuses séries.
Des dynamos à vapeur sont également dispoUne grappe de contretiges de pistons et de vases pour ACFI font parti des nouvelles pièces proposées au détail et qui vont compléter par exemple la 150P Model Loco France.
Une autre grappe comprend soupapes, phares, sifflets, raccords de tuyauterie…Cette grappe contient des chapelles d’introduction Est, un vase d’ACFI, un graisseur et un volant de changement de marche

L’injecteur Friedmann des 231C et 150P va également équiper la 242A1Et pour terminer une dernière grappe de robinets divers.

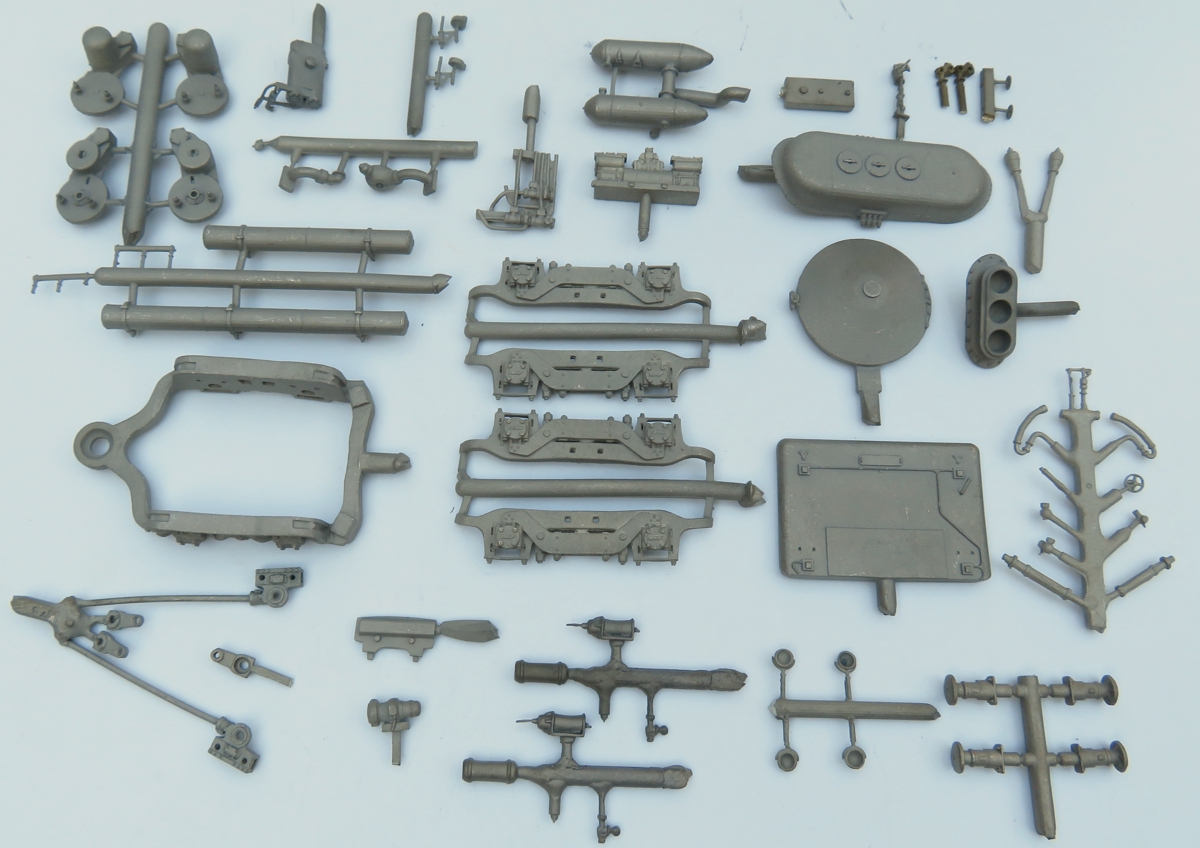

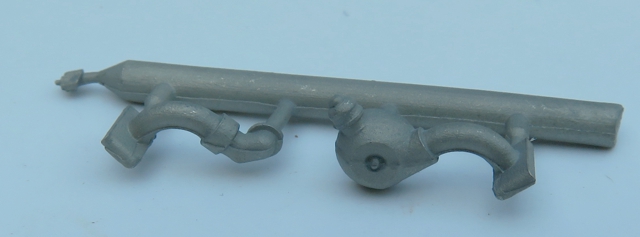

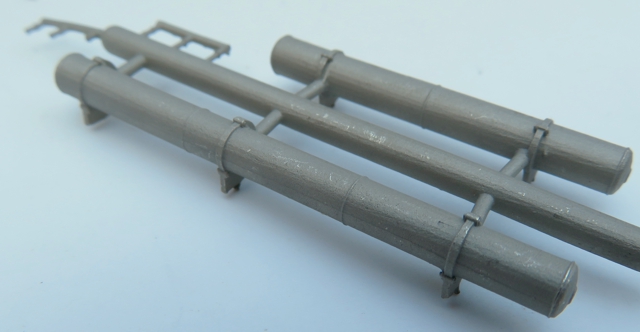

Pour la 242A1, toute une série dont vous avez vu les illustrations 3D est arrivée, ce sont les pièces de série, le relevé des côtes moyenne permettra de réaliser des photodécoupe au plus juste vis à vis des dimensions de ces pièces.

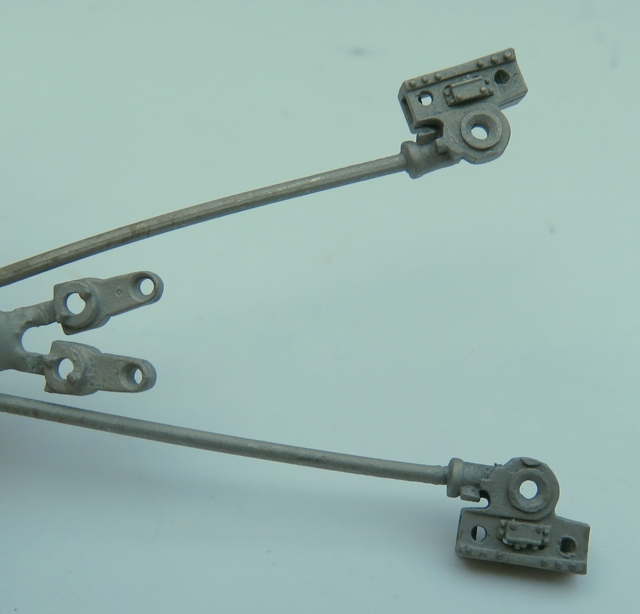

Les crosses de pistons sont moulées en fonderie

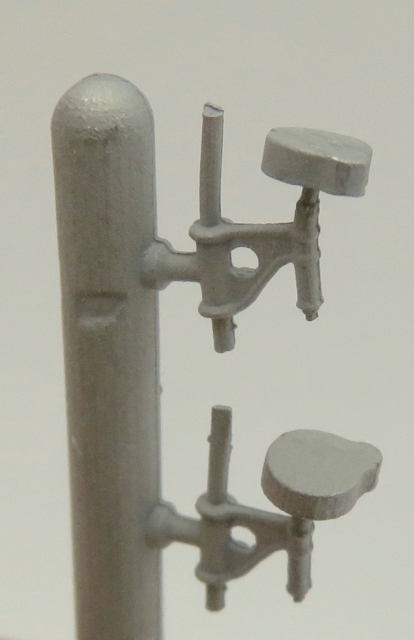

Les selles pour l’équipe de conduite, vont également être commercialisées au détail

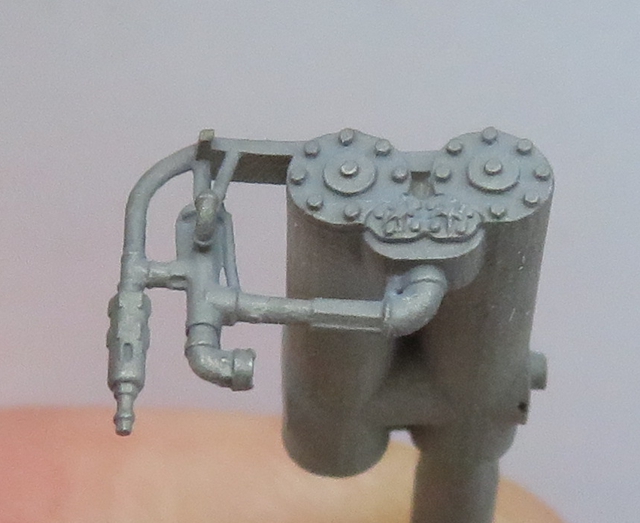

Le moteur de stoker, très visible sous l’abri à gauche. Notez les tubulures moulées d’un bloc.

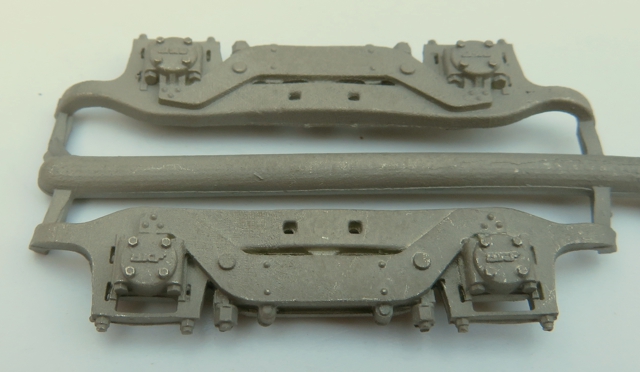

Les flancs de bogies du tender reçoivent des paliers coniques en laiton décolleté

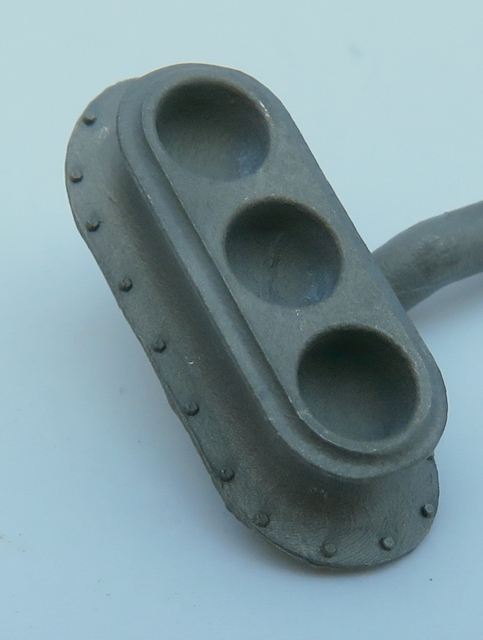

L’échappement triple, cas unique des vapeurs Françaises.

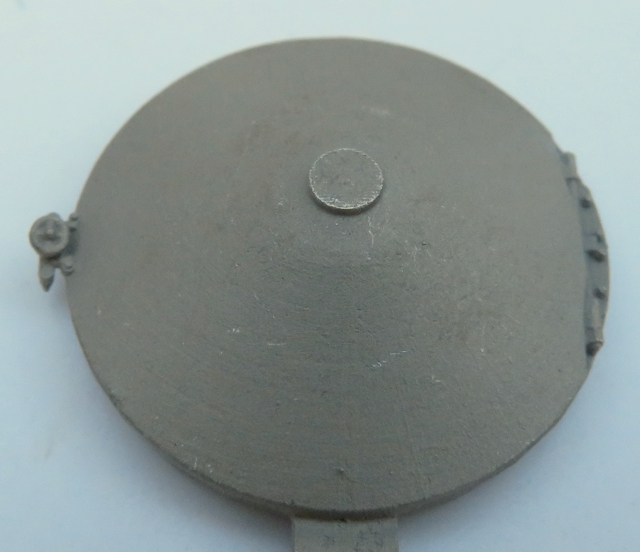

La porte de boite à fumée sort d’un bloc avec son volant et ses pentures.

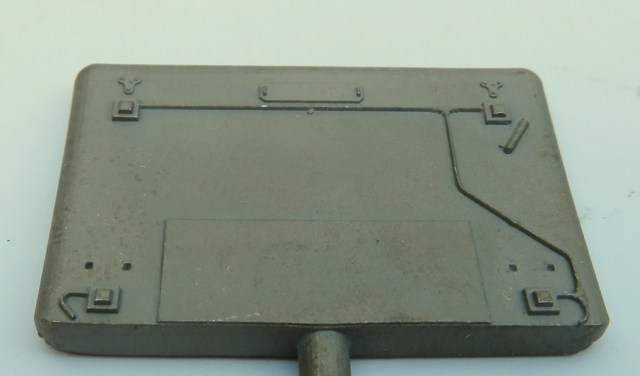

Idem avec le « cul » du tender sur lequel il ne manque que les phares, les portes lanternes et la trappe du coffre. Notez la plaque de numérotation et les minuscules crochets des gaines électriques sortie de moulage.

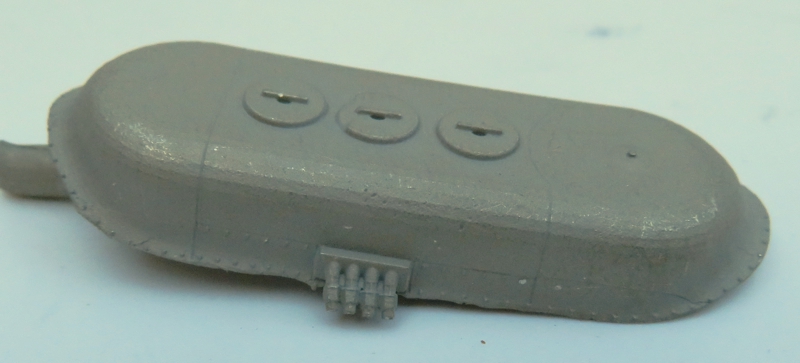

Le dome avec ses sorties de sablière dont la forme particulière lui permet de chevaucher le raccordement tronconique d’une des viroles.

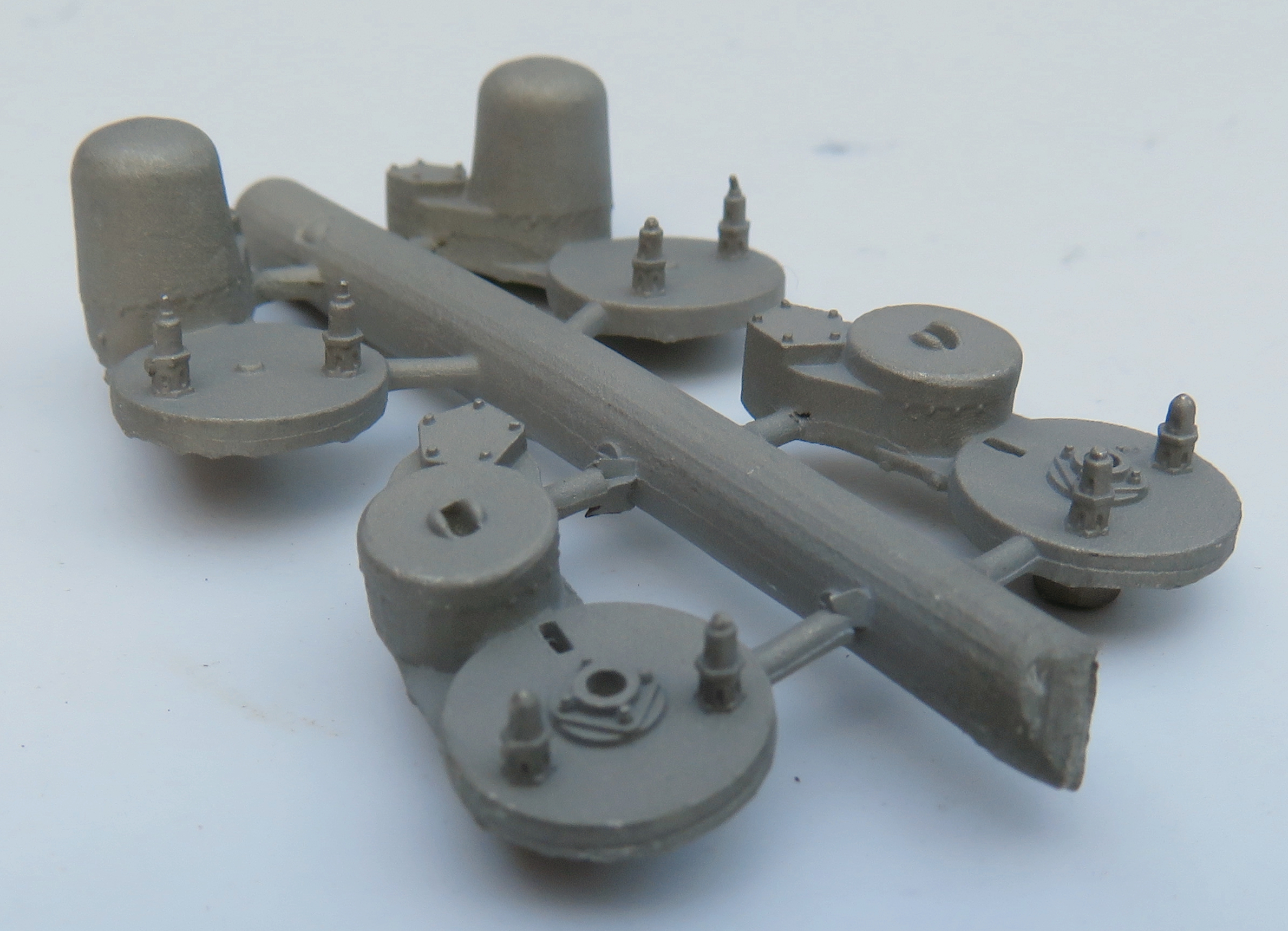

Les bouts de blocs cylindres moulés d’un bloc avec leurs détails, notez la présence des évents sur les purgeurs.
Le bissel est à lui seul une véritable prouesse, le fondeur est en effet parvenu à le mouler en une seule pièce qui va grandement faciliter le montage du kit. Son pivot est monté sur une rotule décolletée. Comme en réalité, il sera équipé d’essieux à roues de différents diamètres.

La suite bientôt…

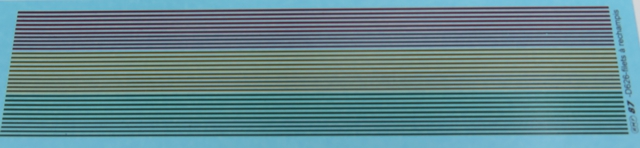

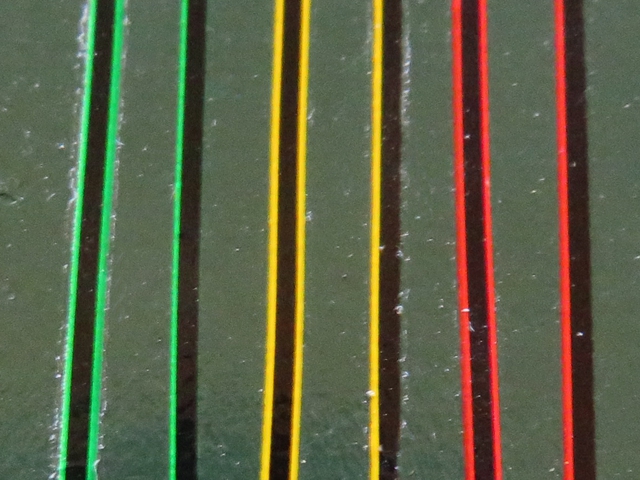

En complément des decalcs sortis en juin, une autre référence dont l’impression avait raté est également arrivée, il s’agit de filets simples et doubles à rechampis pour voitures voyageurs anciens réseaux, jusqu’à la crise économique des années 30, les anciens réseaux ornaient leurs voitures de nombreux filets dont les couleurs variaient en fonction de la classe. Les filets mesurent 0,15mm de large.

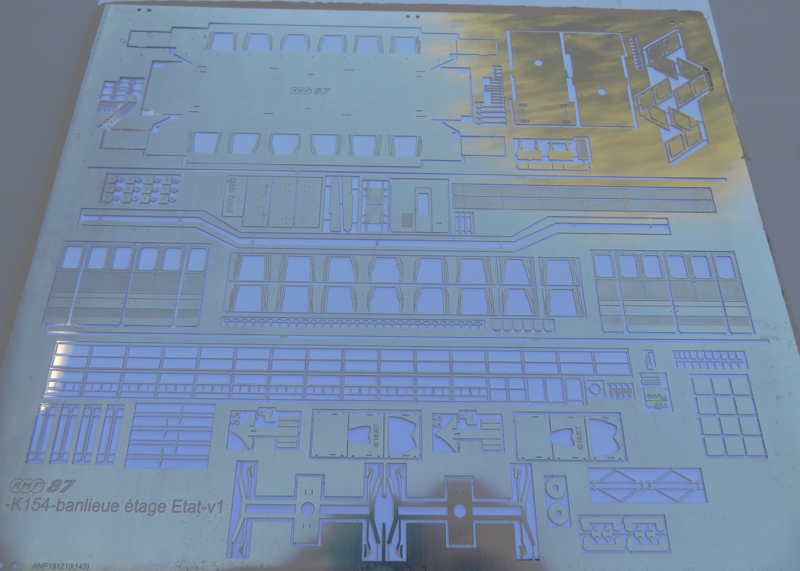

Pour terminer pour les news de ce jour, une petite vue de la plaque de photodécoupe prototype des voitures à étage de l’Etat:

A suivre dans quelques jours, la 140G Pershing et la 030TB Model Loco France avec leurs nouveaux chassis et le chasse-neige « tender » Lens terminé (livraisons après le 15/08).

A noter que le proto de chassis des 230K est également arrivé, un bouchon est donc en cours sur l’établi, c’est la période!
